Tổng hợp và lưu ý cho 3 cách nối ống HDPE tốt nhất hiện nay

Tổng hợp và lưu ý cho 3 cách nối ống HDPE tốt nhất hiện nay
Category: Hướng dẫn lắp ráp, sử dụng Ngày đăng: 18/08/2020

Khi ống nhựa HDPE ngày càng trở nên phổ biến trong các công trình xây dựng, các nối ống HDPE càng được quan tâm và tìm hiểu nhiều hơn. Với 3 phương pháp phổ biến hiện nay việc nối ống nước HDPE trở nên đơn giản và dễ dàng hơn rất nhiều. Tuy nhiên, mỗi cách nối ống sẽ có các lưu ý đặc biệt Quý đối tác cần nắm rõ để đảm bảo các mối nối được khít và có tuổi thọ cao. SUPER Trường Phát tổng hợp tất cả các thông tin chi tiết về cách nối ống nước HDPE qua topic này:

1. Nối ống HDPE bằng phương pháp hàn nhiệt đối đầu

Hàn nhiệt đối đầu là phương pháp nối ống HDPE phổ biến và được sử dụng nhiều nhất hiện nay bởi tiết kiệm chi phí, nhanh chóng và ổn định. Đây là cách nối ống sử dụng máy hàn thủy lực, và áp dụng với các ống nhựa HDPE có đường kính từ 63mm đến 1200mm. Với đường kính khác nhau, máy hàn cũng sẽ có kích cỡ tương ứng. Quý đối tác mua ống nhựa HDPE SuperPlas có thể liên hệ SUPER Trường Phát để được hỗ trợ mượn máy hàn ống sao cho phù hợp với kích thước ống thực tế tại công trình.

1.1. Giới thiệu máy hàn thủy lực

Máy hàn ống HDPE gồm 5 phần chính: Cụm động cơ thủy lực, bộ khung kẹp ống, đĩa nhiệt, palang nâng hạ đĩa nhiệt, máy vát (chỉ có trên máy hàn từ D450 trở lên).

Máy hàn nhiệt đối đầu cho ống nhựa HDPE SuperPlas

Các phần chính của máy hàn nhiệt đối đầu ống nhựa HDPE SuperPlas.

Trong đó cần lưu ý bộ điều khiển trên cụm động cơ thủy lực – bộ phận sẽ dùng để thao tác điều khiển toàn bộ trong quá trình hàn ống:

Cụm động cơ thủy lực:
1. Đồng hồ cài đặt thời gian 5. Cần  gạt điều hướng
2. Van cài đặt áp suất 6. Van xả áp suất
3. Đồng hồ hiển thị̣ áp suất 7. Nắp che bảo vệ
4. Công tắc thời gian

Tìm hiểu thêm quy trình sử dụng máy hàn ống HDPE của SUPER Trường Phát

1.2. Hướng dẫn hàn nhiệt đối đầu ống HDPE theo 7 bước

Bước 1: Chuẩn bị máy hàn kích cỡ tương ứng với ống HDPE cần hàn, ống HDPE và giẻ lau sạch

Trước khi bắt tay vào quá trình hàn nối ống HDPE, cần chuẩn bị trước máy hàn thủy lực với đường kính phù hợp. Để tìm được máy hàn ống phù hợp, Quý đối tác có thể liên hệ tới SUPER Trường Phát hỗ trợ kỹ thuật

Bước 2: Lắp ống HDPE vào khung kẹp ống

Lắp ống HDPE vào khung kẹp ống bằng cách tháo – lắp các bu lông sao cho sau khi cố định 2 ống, 2 đầu ống cân nhau và được giữ chặt tại khung kẹp ống

Bước 3: Kết nối nguồn điện cho máy hàn và lựa chọn thông số hàn theo từng loại ống

  • Kết nối các dây dẫn dầu vào khung kẹp.
  • Kết nối các dây dẫn điện ở các phần của máy hàn ống với nhau.
  • Cắm dây điện nguồn vào nguồn điện trên 220V.
  • Check bảng thông số hàn ống HDPE của SUPER Trường Phát tại đây: https://truongphatplastic.com.vn/luu-y-va-thong-so-quan-trong-khi-han-ong-hdpe/ để có định lượng tốt nhất cho quá trình hàn ống

Bước 4: Cài đặt thời gian và nhiệt độ trên máy hàn theo thông số

Khi cài đặt thời gian và nhiệt độ, cần chú ý đến các thông số về thời gian và áp suất phù hợp

  • Đầu tiên, nhấn nút SET.
  • Di chuyển mũi tên lên hoặc xuống để cài đặt nhiệt độ hàn.
  • Tiếp tục nhấn nút SET để chuyển sang cài đặt thời gian (từ T0 đến T5).
  • Nhấn nút SET để kết thúc quá trình cài đặt.

Bước 5: Vát ống, chỉnh đồng tâm

Ở bước vát ống cần sử dụng bảng điều khiển để di chuyển 2 đầu ống và máy vát đều bào 2 đầu ống nhựa cho phẳng và mịn.

  • Điều chỉnh cần gạt trên bảng điều khiển để 2 đầu ống cách xa nhau 1 khoảng vừa đủ.
  • Vặn van xả áp theo ngược chiều kim đồng hồ để xả hết toàn bộ áp suất ra khỏi ống.
  • Sau khi gạt cần gạt để 2 đầu ống chạm sát máy vát, tiến hàng vát ống.
  • Sauk hi vát xong, gạt cần để 2 đầu ống tách ra khỏi máy vắt.
  • Tắt máy vát và lấy máy vát ra.

Trước khi tiến hành gia nhiệt cần điều chỉnh 2 đầu ống trên khung kẹp sao cho 2 đầu ống thằng nhau (hay còn gọi là đồng tâm). Sau khi 2 ống đã thẳng nhau, siết chặt các bu lông trên khung kẹp để 2 ống được cố định chắc chắn trước khi hàn.

Chỉnh 2 ống đồng tâm trước khi tiến hành gia nhiệt

Chỉnh 2 ống thẳng, tạo đồng tâm trước khi tiến hành gia nhiệt.

Bước 6: Tiến hành quá trình gia nhiệt

Trước khi gia nhiệt, cần đảm bảo đĩa nhiệt đã đạt đến nhiệt độ yêu cầu. Sử dụng bảng điều khiển để điều chỉnh ống, xả áp xuất giữa 2 ống. Ngoài ra, cần 1 đồng hồ đếm ngược để đảm bảo quá trình hàn là phù hợp

  • Gạt cần trên bảng điều khiển cho 2 đầu ống chạm vào đĩa nhiệt.
  • Hết thời gian T1, chuyển sang thời gian T2, gạt cần về giữa.
  • Xoay van xả áp ngược chiều kim đồng hồ tới áp suất quy định.
  • Khóa van xả lại.
  • Kết thúc gia nhiệt tăng cường, cần nhanh chóng di chuyển 2 đầu ống ra khỏi đĩa nhiệt, nhấc đĩa nhiệt ra khỏi khung kẹp.
  • Chuyển sang thời gian T4 áp sát 2 đầu ống đang nóng chảy vào nhau.
  • Hết thời gian chờ, ống đã được nối, tạo bavia.

Bước 7: Kiểm tra mối hàn đạt / chưa đạt

Sau khi mối nối nguội, tiến hành kiểm tra mối nối đã đạt yêu cầu hay chưa.

1.3. Các lưu ý khi nối ống HDPE bằng phương pháp hàn nhiệt đối đầu

  • Nguồn điện sử dụng trong suốt quá trình hàn ống cần trên 220V.
  • Cần khử sạch ovan với các ống đường kính lớn trước khi hàn ống.
  • Với các ống lớn, có thể kê thêm gối đỡ ở đầu còn lại của ống để tránh ống bị xô lệch, di chuyển.
  • Độ lệch giữa 2 ống (trước khi hàn) không được vượt quá 10% đường kính ống.
  • Có thể sử dụng bất kỳ đồng hồ đếm ngược nào.
  • Xem clip hướng dẫn hàn nhiệt đối đầu chi tiết.

2. Nối ống HDPE bằng phương pháp hàn điện trở

Cách nối ống HDPE bằng hàn điện trở được dùng cho các ống có đường kính từ 50mm đến 1200mm.

2.1. Giới thiệu máy hàn điện trở

Máy hàn điện trở có cấu tạo đơn giản bao gồm: thiết bị hàn điện trở và các phụ kiện kèm theo.

Máy hàn điện trợ nối ống HDPE

2.2. 7 bước nối ống HDPE bằng hàn điện trở

  • Bước 1: Cắt đầu ống sao cho đảm bảo vết cắt thẳng và không bị trầy xước quá 10% bề dày thành ống.
  • Bước 2: Dùng kẹp để tạo cho bề mặt ống độ nhám khoảng 0,2mm đến 0,4mm
  • Bước 3: Đo chiều dài của phụ kiện ống, rồi đánh dấu trên thân ống đoạn chiều dài tương tự (tính từ đầu ống).
  • Bước 4: Lau phần đầu ống và phụ kiện hàn
  • Bước 5: Lắp phụ kiện ống và đầu ống vào với nhau, rồi cố định cân bằng 2 đầu ống trước khi hàn.
  • Bước 6: Kết nối nguồn điện cho phụ kiện.
  • Bước 7: Sử dụng thiết bị hàn, nhấn công tắc làm việc để máy tự động thực hiện quá trình hàn.

2.3. Các lưu ý khi sử dụng phương pháp hàn điện trở

  • Sử dụng thiết bị bảo hộ lao động như kính hàn, găng tay, tạp dề hay quần áo cách điện trong quá trình hàn.
  • Đảm bảo vỏ máy được nối dưới đất, đặc biệt các bộ phận như kìm hàn phải sử dụng tay cầm cách nhiệt, cách điện

3. Nối ống HDPE bằng phụ kiện ren

Phụ kiện ren được dùng để nối các ống HDPE có đường kính nhỏ dưới 50mm. Đây được biết là phương pháp đơn giản, luôn có sẵn để kết nối các ống nước HDPE có đường kính nhỏ.

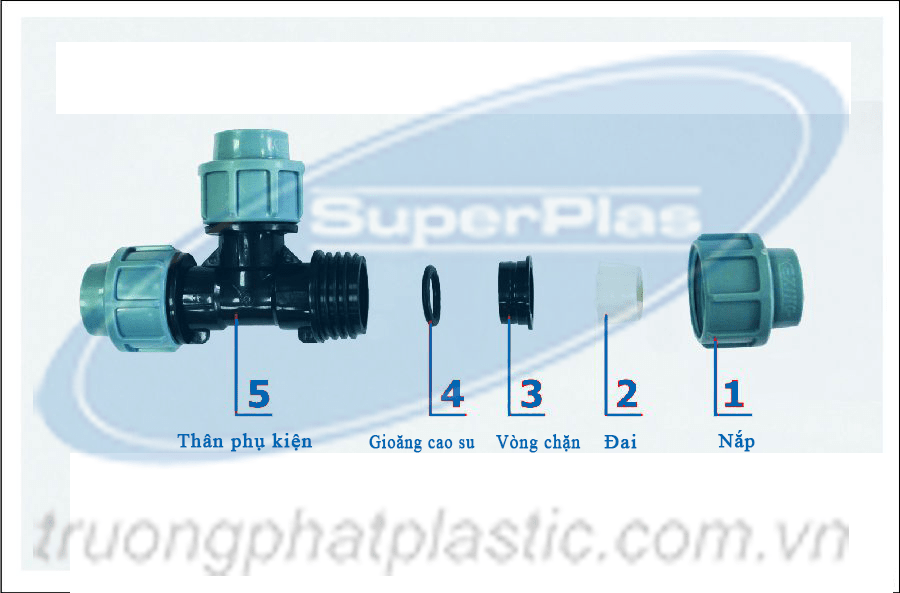

3.1. Cấu tạo phụ kiện renChỉnh 2 ống đồng tâm trước khi tiến hành gia nhiệt

Các phần của phụ kiện ống nhựa HDPE SuperPlas.

  • Nắp
  • Đai
  • Vòng chặn
  • Gioăng cao su
  • Thân phụ kiện

3.2. Hướng dẫn 6 bước nối ống HDPE bằng phụ kiện ren

  • Bước 1: Tháo rời các bộ phận phụ kiện ren.
  • Bước 2: Làm sạch đầu ống cần nối và phụ kiện.
  • Bước 3: Đánh dấu chiều dài cần lắp trên thân ống tương ứng với độ dài của phụ kiện ren.
  • Bước 4: Đưa lần lượt các chi tiết của phụ kiện ren vào thân ống HDPE.
  • Bước 5: Đẩy thẳng tâm đầu ống vào phụ kiện ren qua gioăng cho tới khi chạm tới gờ chặn.
  • Bước 6: Vặn chặt nắp của phụ kiện ren để hoàn thiện việc nối ống HDPE.

3.3. Lưu ý

Ở 1 số phụ kiện ren, đai và vòng chặn có thể được gộp chung thành 1 chi tiết.

Xem chi tiết hướng dẫn nối ống HDPE bằng măng sông
